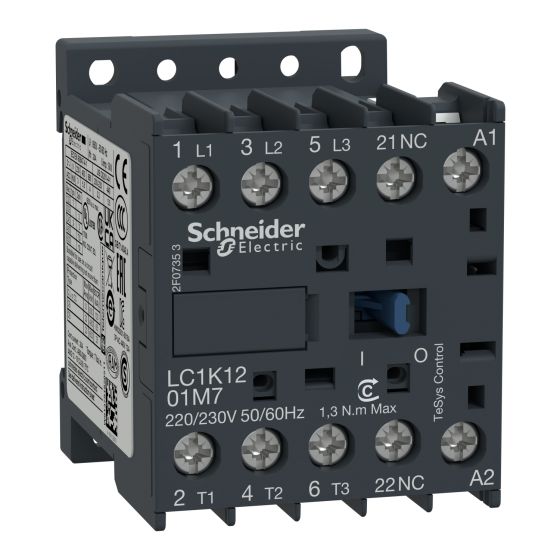

LC1K1201M7mágneskapcsoló 12A. 3p+1ny segédérintkezővel 230VAC

Ipari mágneskapcsoló, 3 pólusú, kalapsínre pattintható

Felhasználási kategória: AC-1, AC-3, AC-4

Ue névleges üzemi feszültség

- Főáramkör: <= 690 V AC 25...400 Hz

le névleges üzemi áram

- 12 A <= 440 V AC AC-3 esetén főáramkör

-20 A (<50 °C) -<= 440 V AC AC-1 esetén főáramkör

-16 A (<70 °C)<= 690 V AC AC-1 esetén főáramkör

Teljesítmény: 5.5kW (380...415VAC, AC3)

Vezérlőkör feszültsége: 220..230 VAC, 50/60Hz

Hőveszteség: 1.3Watt

Segédérintkezőkiosztás: 1 nyitó (1NC)

Várható élettartam: 1,3 Mega-ciklus 9 A AC-3 Ue mellett <= 440 V

Szabványok: CSA C22.2 No 14; EN 60947-4-1; EN 60947-5-1; IEC 60947-4-1; IEC 60947-5-1; UL 508

Minősítések: ROHS és CE

Különböző feszültségszintek esetén a teljesítmények (kW)

3.0 kW -220...230 V AC 50/60 Hz (AC-3)

5.5 kW -380...415 V AC 50/60 Hz (AC-3)

5.5 kW -440 V AC 50/60 Hz (AC-3)

4.0 kW -480 V AC 50/60 Hz (AC-3)

4.0 kW -500...600 V AC 50/60 Hz (AC-3)

4.0 kW -660...690 V AC 50/60 Hz (AC-3)

2.2 kW -400 V AC 50/60 Hz (AC-4)

Méretek:

- Mag: 58mm; Szél:45mm; Mélys:57mm

Tömeg: 0.18kg
