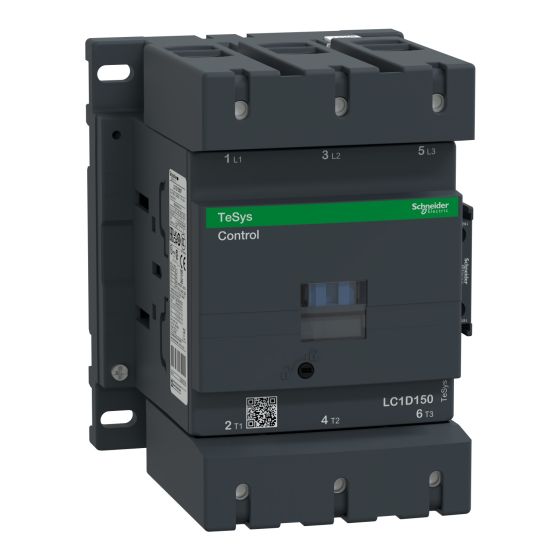

LC1D150P7 mágneskapcsoló 230VAC 75kW/150A (400V. AC LC1D150P7

LC1D150P7 mágneskapcsoló 230VAC 75kW/150A (400V. AC

Felhasználási kategória: AC-1, AC-3, AC-4

Pólus érintkező összetétel: 3 NO

Ue névleges üzemi feszültség: - Főáramkör: <= 1000 V AC 25...400 Hz

- főramkör: <= 300 V DC

le névleges üzemi áram: - 200 A 60 °C <= 440 V AC AC-1 áramkör esetén

- 150 A 60 °C) -<= 440 V AC AC-3 főáramkör esetén

Teljesítmény: -40 kW -220...230 V AC 50/60 Hz (AC-3)

- 75 kW -380...400 V AC 50/60 Hz (AC-3)

- 80 kW -415...440 V AC 50/60 Hz (AC-3)

- 90 kW -500 V AC 50/60 Hz (AC-3)

- 100 kW -660...690 V AC 50/60 Hz (AC-3)

- 75 kW -1000 V AC 50/60 Hz (AC-3)

- 22 kW -400 V AC 50/60 Hz (AC-4)

Vezérlőkör feszültség: 230 V AC 50/60 Hz

[Uimp] névleges lökő-feszültség állóság: 8 kV IEC 60947 szerint

Csatlakozás típusa: csavaros sorkapocs

Kiegészítő érintkező összetétel: 1 NO + 1 NC

Elektromos élettartam:- 0.85 Mega-ciklus 150 A AC-3 Ue <= 440 V mellett

- 1 Mega-ciklus 200 A AC-1 Ue <= 440 V mellett

Üzemelési ráta: 1200 ciklus/óra <60°C

Szabványok: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508

Minősítés: CCC, GL, BV, LROS (Lloyds register of shipping), CSA, RINA, DNV, UL, GOST

Védettség: IP20 IEC 60529 szerint

Üzemi hőmérséklet: -40…60 °C, 60…70 °C (névleges jellemzpk csökkenésével)

Magasság: 158 mm

Szélesség: 120 mm

Mélység: 136 mm

Garancia: 18 HÓ
