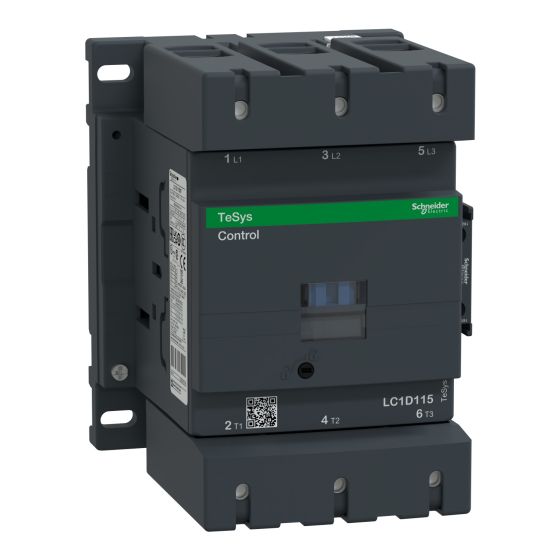

LC1D115P5 mágneskapcsoló 230VAC 55kW/115A (400VAC LC1D115P5

LC1D115P5 mágneskapcsoló 230VAC 55kW/115A (400VAC

Felhasználási kategória: AC-4, AC-1, AC-3

Pólus érintkező összetétel: 3 NO

Ue névleges üzemi feszültség: - Főáramkör: <= 1000 V AC 25...400 Hz

- Áramkör: <= 300 V DC

le névleges üzemi áram: - 200 A ( <60 °C) <= 440 V AC AC-1 áramkör esetén

- 115 A 60 °C) -<= 440 V AC AC-3 főáramkör esetén

Teljesítmény: - 30 kW -220...230 V AC 50/60 Hz (AC-3)

- 55 kW -380...400 V AC 50/60 Hz (AC-3)

- 59 kW -415...440 V AC 50/60 Hz (AC-3)

- 75 kW -500 V AC 50/60 Hz (AC-3)

- 80 kW -660...690 V AC 50/60 Hz (AC-3)

- 65 kW -1000 V AC 50/60 Hz (AC-3)

- 18,5 kW -400 V AC 50/60 Hz (AC-4)

Vezérlőkör feszültség: 230 V AC 50 Hz

[Uimp] névleges lökő-feszültség állóság: 8 kV IEC 60947 szerint

Csatlakozás típusa: csavaros sorkapocs

Kiegészítő érintkező összetétel: 1 NO + 1 NC

Elektromos élettartam:- 0.8 Mega-ciklus 200 A AC-1 <= 440 V

- 0,95 Mega-ciklus 115 A AC-3 Ue <= 440 V mellett

Üzemelési ráta: 2400 ciklus/óra 60°C

Szabványok: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508

Minősítés: CCC, GL, BV, LROS (Lloyds register of shipping), CSA, RINA, DNV, UL, GOST

Védettség: IP20 IEC 60529 szerint

Üzemi hőmérséklet: -40…60 °C, 60…70 °C (névleges jellemzpk csökkenésével)

Magasság: 158 mm

Szélesség: 120 mm

Mélység: 136 mm

Garancia: 18HÓ
